安装喀什电缆保护管和桥架

2022-05-22   新疆盛宝利环保设备有限公司

加工和保护电缆桥架和喀什电缆保护管。

1)钢材应平直,无明显扭曲,下料误差应在5mm范围内,切口应无卷边和毛刺。

2).支架应焊接牢固,无明显变形,各横支架之间的垂直净距与设计偏差应小于5mm。

3).金属电缆支架必须进行防腐处理。在湿热、盐雾和化学腐蚀区,应根据设计进行特殊的防腐处理。

4).电缆管口应无毛刺和尖角,管口应做成喇叭形。

5)喀什电缆保护管弯曲后,无裂纹和明显凹陷,弯曲程度不得大于管道外径的10%;电缆管的弯曲半径不得小于穿透电缆的较小允许弯曲半径。

6).在化学腐蚀严重的地方,如氯室,金属电缆管应涂防腐漆或沥青,镀锌管锌层剥落,也应涂防腐漆。

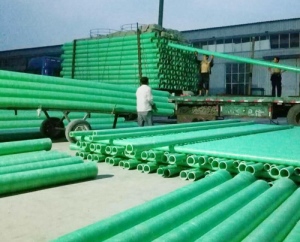

电缆保护管1111

8.安装电缆管和桥架。

1).电缆支架(不是桥架)的上层和下层至沟顶设计没有规定时,地板或沟底的距离不应小于下表。

组装后的钢结构竖井垂直偏差不大于其长度的2/1000,全长不大于10mm;支架横撑的水平误差不大于其宽度的2/1000,全长不大于10mm;竖井对角线的偏差不大于对角线长度的5/1000。

3).每个支吊架上的梯架(托盘)应牢固固定,梯架(托盘)连接板的螺栓应紧固,螺母应位于梯架(托盘)的外侧。

4).当直线段钢电缆桥架超过30m,合金或FRP电缆桥架超过15m时,应设置伸缩缝,伸缩缝应设置在建筑物伸缩处。

9.当设计或制造商不要求电缆桥架伸缩节的形式时,可制成以下形式:

1).断开桥架,将桥架的联板螺丝孔做成长孔(约40-50mm长)。

2)电缆桥架的转弯半径不得小于桥架上允许弯曲半径的电缆。

3).各支架的同层横档应在同一水平面上,高度偏差不小于5mm;支架支吊架沿桥向左右偏差不小于10mm。

4)安装在有坡度的电缆沟或建筑物上的电缆支架应具有与电缆沟或建筑物相同的坡度。

5).电缆夹层、沟槽、隧道内的电缆支吊架应按设计布置,使喀什电缆保护管排列整齐,避免交叉。安装的支吊架应完全刷漆(或镀锌层)。

6).电缆架全长应接地良好,每个托盘.梯架应与接地干线至少可靠连接一点。
